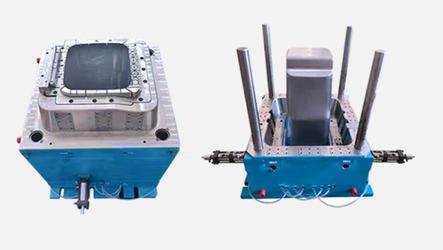

플라스틱 사출 금형은 분사 성형 공정에 사용되는 정밀 엔지니어링 도구입니다. 고효율과 정확도로 플라스틱 부품을 제조합니다. 자세한 분석은 다음과 같습니다.
플라스틱 사출 금형의 주요 구성 요소 :
1. 공동 및 핵심 :
- 곰팡이는 두 개의 반쪽으로 구성됩니다 : 공동 (고정 측면)과 코어 (움직이는 쪽). 함께, 그들은 마지막 부분의 모양을 정의하는 중공 공간을 형성합니다.
2. Sprue, Runners 및 Gates :
-Sprue : 녹은 플라스틱이 곰팡이로 들어가는 메인 채널.
- 러너 : 여러 구멍에 플라스틱을 분배하는 경로.
- 게이트 : 부품 공동으로의 제어 된 진입 점, 흐름과 마감에 영향을 미칩니다.
3. 배출 시스템 :
- 이젝터 핀은 고정 후 금형에서 냉각 된 부분을 밀어 넣습니다.
- 스트리퍼 플레이트는 복잡한 형상에 사용될 수 있습니다.
4. 냉각 채널 :
- 냉각제 (물 또는 오일)를 순환시켜 곰팡이 온도를 조절하여 균일 한 냉각 및 사이클 시간을 줄입니다.
5. 환기 시스템 :
- 주사 중에 갇힌 공기가 탈출하여 화상이나 공극과 같은 결함을 방지합니다.
6. 정렬 기능 :
- 가이드 핀 및 부싱은 두 곰팡이 반쪽의 정확한 정렬을 보장합니다.
사용 된 재료 :
- 강철 (예 : P20, H13) : 대량 생산을위한 내구성, 마모 및 열에 저항합니다.
- 베릴륨 구리 : 노즐 주변과 같은 고열 지역에 사용됩니다.
금형 유형 :
- 단일 캐비티 : 사이클 당 하나의 부품을 생성하며, 큰 또는 맞춤 부품에 이상적입니다.
- 다중 경력 : 사이클 당 여러 동일한 부품을 생성하여 효율성을 높입니다.
- 패밀리 곰팡이 : 다른 구멍을 결합하여 한 주기로 여러 부품 설계를 생성합니다.
- 핫 러너 대 콜드 러너 :
- 콜드 러너 : 플라스틱은 러너에서 굳어지며 배출 및 재활용 (더 높은 폐기물).
- 핫 러너 : 가열 된 러너에서 플라스틱을 녹여서 폐기물과 사이클 시간을 줄입니다.
설계 고려 사항 :
- 부품 복잡성 : 언더컷 또는 스레드에는 사이드 액션 (슬라이더, 리프터) 또는 풀링 메커니즘이 필요합니다.
- 수축 : 플라스틱 재료가 식 으면서 줄어 듭니다. 금형 치수는 보상해야합니다.
- 표면 마감 : 원하는 부품 미학을 위해 질감 또는 연마를 금형에 추가 할 수 있습니다.
응용 프로그램 :
- 산업 전반에 걸쳐 다음과 같은 품목을 생산하는 데 사용됩니다.
- 소비자 제품 (병 캡, 장난감).
- 자동차 부품 (대시 보드, 라이트 하우징).
- 의료 기기 (주사기, 주택).
- 전자 장치 (커넥터, 케이싱).
장점 :
- 고효율 : 동일한 부품의 빠른 생산.
- 정밀 : 꽉 공차 (± 0. 005 인치 이상).
- 확장 성 : 대량 생산에 대한 비용 효율성.
도전 과제 :
- 높은 초기 비용 : 곰팡이 제조는 비싸고 시간이 많이 걸립니다.
- 유지 보수 : 결함을 방지하기 위해 정기적 인 청소 및 수리가 필요합니다.
- 설계 복잡성 : 복잡한 부품 수요 고급 금형 엔지니어링.
플라스틱 사출 금형은 용융 플라스틱을 정확하고 반복 가능한 부품으로 형성하는 중요한 도구입니다. 설계 및 건설은 제품 품질, 생산 속도 및 비용 효율성에 직접 영향을 미칩니다. 금형의 내구성, 냉각 효율 및 방출 메커니즘은 부품 및 생산량의 특정 요구 사항에 맞게 조정되어 현대 제조의 초석입니다.
